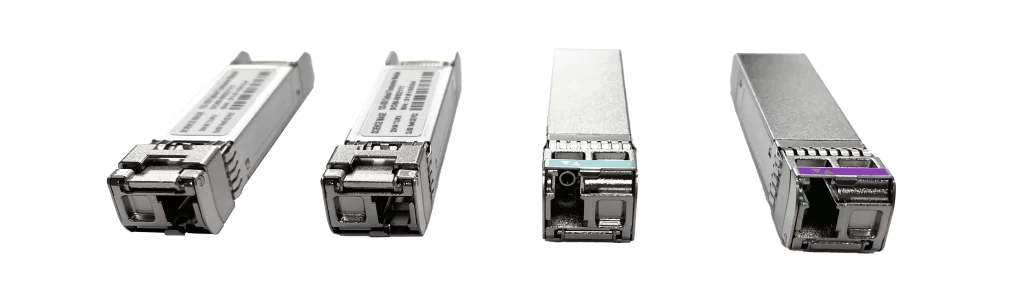

12G-SDI/HDMI 4K光模块

光模块 T1

描述:

SOM WS2111光发射和接收是同一模块,不需要单独区分。

SOM WS2111 光模块适用于所有 NDI Studio 4K 系列和 FLOW 4K 系列 ScienceImage。

产品特点

  • 支持 12 到 25Gb/s bit rates
  • 单工 LC 连接器
  • 热插拔 SFP+ 基底面
  • 适用于20km SMF连接
  • 数字诊断监视器接口
  • 工作箱温度:
  • 商业:0至 70 °C

12G-SDI光收发器模块可用于需要内部或外部校准数字诊断的主机系统。

FAQ和备注

1、光模块是什么规格

ScienceImage的光模块为12-25G频段转为传输12G-SDI/HDMI 4K60视频而单独定制,名称为T1,是10G万兆单模单纤光模块,采用LC型接口,光收发一体,即可以收,也可以发。

2、传输信号类型

NDI Studio 4K系列,Studio 2,FLOW 4K,FLOW 2在当前只传输12G-SDI/HDMI 4K60及以下的原始基带信号,并不传输NDI信号。

3、光模块适配型号及通用性

T1型光模块适配ScienceImage的NDI Studio 4K系列,Studio 2,FLOW 4K,FLOW 2,Studio Edge系列,Vela Rack系列等,并不一定适配其他品牌的光端机或光传输设备
ScienceImage的NDI Studio 4K系列,Studio 2,FLOW 4K,FLOW 2,Studio Edge系列,Vela Rack系列并不支持其他厂商或规格的光模块。

使用建议和方法

1.光模块收发状态由盒子来决定,并不由光模块来定。

2.建议将两个T1相同的序列号做为一对光模块,不论接收和发送(互为收发,或者用拉环的颜色来区分,紫色和银色互为一对),也可以和其他序列号的T1配对。

3.将ScienceImage的T1光模块插入SFP接口(不建议热拔插)后再给设备通电。

4.在NDI Studio 4K系列,Studio 2,FLOW 4K,FLOW 2,Studio Edge系列,Vela Rack系列设备里可选择光口处于发送或接受状态,需要选择或切换。
